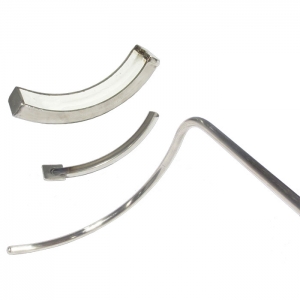

产品照片
产品介绍
应用
化工行业
过热蒸汽应用
精炼油厂
热熔炉和高性能锅炉
热交换机
功能特性
专利隔热设计，一体化、一步安装
温度应用范围0 ... 1,260 °C [32 ... 2,300 °F]
矿物绝缘的柔性铠装电缆内部引线
高机械强度 ，抗冲击
描述
TC59-T型TEFRACTO-PAD®产品是威卡（WIKA）休斯顿研发中心开发的首款产品。考虑到客户应用、需求和要求，产品兼具可靠的准确性和安装简便性。
TEFRACTO-PAD®传感器热端是一个弯面焊板和经优化的隔热罩与矿物绝缘电缆（铠装电缆）相连接的结构。铠装电缆由金属护套和压缩在高密度陶瓷物质中的绝缘引线组成。可以根据应用需求选择合适的外护套材料。在铠装电缆的热端，内引线焊接在一起形成一个绝缘（不接地）或非绝缘（接地）测量点。
专利可模压隔热罩设置在焊板和铠装电缆上方。隔热罩是保障TEFRACTO-PAD®提供准确的炉管温度测量的关键组件，经过威卡（WIKA）先进研发中心的研究和测试。
在铠装电缆的另一端，引线的末端和铠装电缆连接并使用密封剂进行密封，引线末端形成电气连接的平台。电缆、插入式接头或接线插座均可以连接到引线末端。
传感器设计
TEFRACTO-PAD®包括两个主要组件：弯面焊板和专利隔热罩。它们通过一次性焊接工艺准确地焊接到管壁上，经设计可适合各种尺寸的炉管和传感器。
这种革命性的传感器是管壁测量领域的专用解决方案，可满足不同应用和安装需求。通过利用上述专用组件，TEFRACTO-PAD®设计可提供准确的测量结果。
