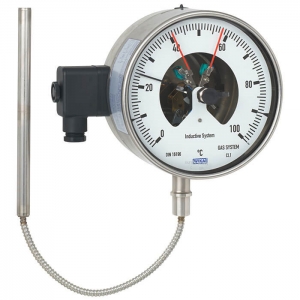

产品照片
产品介绍
应用
功能特性
905.12型适用于带1个电接点的设备，通过1 x SPDT（单刀双掷）输出
905.13型适用于带2个电接点的设备，通过2 x SPDT（单刀双掷）输出，
905.14型适用于带2个电接点的设备，通过1 x SPDT（单刀双掷）输出，适合间歇性工作应用，如用于泵控制
电源：230Vac – 45 … 60Hz – 2.5VA
额定电功率：250Vac/8A/1840VA（最小为24Vdc/0.1A）
断开延时：500 ms
辅助输出：24Vdc - 20mA
环境温度：0 … +70°C
防护等级：IP 40（接线端子防护等级为IP 20）
顶帽式导轨安装
描述
电接点保护继电器适用于821型电接点设备。这些继电器可以提高带电接点设备（机械电子式）的开关可靠性和开关能力，并且能够降低开关设备的接触电压。此外，继电器具有0.5秒的断开延时，可以大大减少因振动而造成意外开关动作的可能性。
电接点侧只有很低的控制电压，而输出侧电压则很高，能够带动大负载。
电接点保护继电器由电源单元、控制单元、开关放大器和继电器输出组成。控制单元定时向电接点提供35至40 V的直流电压（即在供电电压下，电接点的开关次数仅为原来的百分之一）。这样可以在数百万次开关循环中实现最佳的电接点保护和开关可靠性。
带电接点的充液型测量仪表通常需配备电接点保护继电器。填充液可以延长机械测量系统的使用寿命，不过也会加剧触针的烧蚀。
除了电接点输出外，该继电器还有一个24 V DC的额外输出（最大20 mA）。该额外输出可以为控制LED灯或传感器供电。
在使用感性或容性负载时，一定要遵守相关安全措施。
